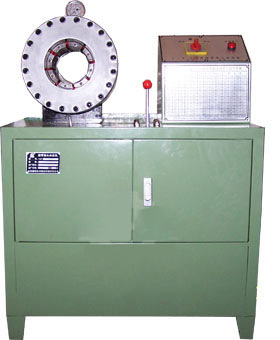

YJK系列壓管機 YJK Series Rubber withhold
Machine電話：0536-8168258
地址：濰坊市東風西街與西二環交叉路口向西100米
|
|
單位
|
YJK-16
|
YJK-25
|
YJK-51
|
YJK-64
|
YJK-76
|
YJK-102
|
|
扣壓范圍（內徑）
|
mm
|
3-16
|
5-25
|
5-51
|
6-64
|
6-76
|
51-102
|
|
（外徑）
|
mm
|
4-20
|
10-45
|
14-90
|
14-120
|
14-130
|
80-160
|
|
模具長度
|
mm
|
15-
|
65
|
65-
|
80
|
80
|
120
|
|
扣壓膠管長度
|
mm
|
無限
|
無限
|
無限
|
無限
|
無限
|
無限
|
|
模具套數
|
T
|
1
|
4
|
10
|
11
|
12
|
4
|
|
最大張口直徑
|
mm
|
20
|
45
|
120
|
130
|
140
|
160
|
|
扣壓力
|
T
|
20
|
298
|
550
|
650
|
820
|
1200
|
|
模具收擴量
|
mm
|
±10
|
±30
|
±40
|
±40
|
±40
|
±50
|
|
匹配電源
|
v
|
無
|
220/380
|
220/380
|
220/380
|
380
|
380
|
|
匹配動力
|
kw
|
無
|
3
|
4
|
4
|
5.5
|
18
|
|
系統壓力
|
mpa
|
31.5
|
16
|
16/31.5
|
31.5
|
31.5
|
31.5
|
|
開模時間
|
s
|
2
|
1.5
|
1.5
|
3
|
3
|
5
|
|
閉合時間
|
s
|
8
|
8
|
8
|
10
|
10
|
15
|
|
操作方式
|
|
手動
|
半自動
|
半自動
|
自動
|
自動
|
自動
|
|
液壓油標號（夏季/冬季）
|
#
|
46/32
|
46/32
|
46/32
|
46/32
|
46/32
|
46/32
|
|
噪音
|
dB
|
無
|
65dB
|
65dB
|
65dB
|
65dB
|
65dB
|
|
整機重量
|
kg
|
10
|
270
|
310
|
380
|
550
|
1055
|
|
外形尺寸
|
m
|
0.2*0*15*0.3
|
0.9*0.4*1.3
|
0.9*0.4*1.3
|
0.7*0.6*1.6
|
0.7*0.6*1.6
|
1*0.8*1.3
|
一、壓管機工作原理
油泵安裝于油箱內浸泡在液壓油里達到科學散熱靜音的設計目的，油泵在電機驅動下，輸出液壓油，推動扣壓油缸內的柱塞運動，致使模座徑向收縮，實現模具對膠管接頭外套的擠壓。當收縮量達到千分尺預定值時，擠壓自動停止，電磁換向閥換向后，油缸內的柱塞反向運動，模具隨之張開，扣壓膠管完成。
二、壓管機安裝調試
搬運：壓管機適宜采用叉車搬運，并以壓管機底部受力，壓管機嚴禁倒置。嚴禁搬抬壓管機頭及電機、電器箱部位。
安裝：壓管機需水平放置在穩固的地基上，并作接地處理。
注油：打開油箱蓋，油箱中加入68#抗磨液壓油到油位表2/3位置。
接電：將電源線接在壓管機規定的電源上，啟動電機觀察轉向，電機轉向應與電機所標方向一致。如果電機轉向和所標方向不一致，請調換其中兩根電源線的位置。
千分尺：用于調節扣壓膠管收縮量的大小，逆時針半周多壓進1mm，順時針半周少壓進1mm。
壓力調整：壓管機系統最大壓力為31.5Mpa，靠溢流閥調整，順時針調整壓力增大，逆時針調整壓力減�。ǔ鰪S時已調好，必要時可以自行調整）。
模具張開速度調整：模具張開速度的快慢，由分流閥控制，順時針調整，張開速度加快，逆時針調整，張開速度減慢，但張開速度過快會使噪音增大，最佳值不大于10Mpa（出廠時已調好，必要時可以自行調整）。
三、扣壓操作
1. 壓管機初次使用時應空載扣壓20~30次，觀察各部位均正常后方可使用。
2.
壓管機在冬季使用時應空載扣壓20~30次，以使油溫增高一些。
3.
按下張開按鈕，模座張開后，根據所扣壓膠管規格選用相應的模具安裝在模座上，并調整千分尺刻度。
4.
把套好接頭的膠管置于壓管機頭內適當位置，使得一次扣壓全部長度。
5. 按下扣壓按鈕執行扣壓操作，直至壓管機頭停止扣壓自動張開模具為止。
6.
取出扣壓好的膠管總成，用游標卡尺檢測扣壓后的接頭外套外徑尺寸，如與參數表不符應微調千分尺刻度，直到下一根膠管扣壓符合要求為止。
四、壓管試?yán)?
扣壓Ф19mm四層鋼絲膠管（意大利瑪努利manuli4sp標準）
從液壓油管扣壓參數表中查得Ф19mm四層鋼絲膠管接頭外套外徑扣壓前為37mm，扣壓后為33.5mm，應選用的模具內徑為Ф33mm，對應千分尺刻度為3。安裝好Ф33mm模具于模座上，并將千分尺刻度旋至3處，將膠管剝皮后與接頭組裝好�？蹓和戤吅鬁y量接頭外套外徑就是扣壓參數表的扣壓后數值33.5mm，則完成扣壓。如扣壓后外徑不符，微調千分尺后扣壓下一根膠管�？蹓耗z管接頭時：扣壓尺寸過多，膠管內膠層被壓斷，造成漏油；扣壓尺寸太少，造成漏油和被油壓沖脫接頭。務必掌握合理扣壓度，以接頭芯子內孔收縮度為準，國標接頭受壓縮小0.1~0.4mm，普通接頭受壓縮小0.1~2mm。因膠管及接頭外套的生產廠家不同，如北方大多數膠管生產廠用GB標準，南方用602標準，國外SAE標準，各廠膠管、接頭的具體尺寸、材質可能不盡相同，因此扣壓參數表數據僅供參考，具體扣壓尺寸應以壓力實驗為依據。
五、壓管機注意事項
1.扣壓時要盡可能將接頭置于模具中心，不要壓在六角螺母上。
2.防止工具和其他異物進入壓管機頭內。
3.每次在工作完畢后必須使八塊模座張開到最大程度，這樣可使彈簧處于張開狀態保養好彈簧，油缸也處于泄壓狀態延長油封的壽命。
六、壓管機維護保養
1.油箱的液壓油超過液壓油廠商規定時效時應更換，或者目視油位表，如果液壓油已氧化偏黑了一定要更換。
2.經常往模座移動面注射抗磨潤滑油。
3.非壓管機工作時間，請蓋好防塵罩防止雜物掉入模座內。
